Steg 1 av 6
Tegn området
Høydedata fra Kartverket (DTM 1 m) og kart følger med for nesten hele landet. Du tegner rett på terrenget uten å importere noe.
- DTM 1 m
- Kart og flyfoto
- KOF · LandXML · N Ø H
Masseberegning · terrengmodell · for entreprenører
Tegn flaten Mengdene regnes ut mens du tegner
For entreprenører som prosjekterer eget terrengarbeid. Flytt et hjørne, endre høyden eller skråningen, og volum, snitt og 3D oppdateres med en gang.
- Kjører i nettleseren
- Ingen installasjon
- Data lagret i Norge
Steg 2 av 6
Velg overflaten
Planering legger en flat topp i én kote. Ensidig gir fall i én retning. Takfall legger en rygg, og flaten faller ut fra den på begge sider.
- Planering
- Ensidig
- Takfall
Steg 3 av 6
Se skjæring og fylling
Skråningene legger seg mot terrenget. Oransje er skjæring og blått er fylling, og mengdene oppdateres mens du justerer.
- Skjæring
- Fylling
- Netto
Steg 4 av 6
Optimaliser
Velg massebalanse, maks fylling eller et bestemt antall m³. «Optimaliser» finner flaten innenfor grensene du har satt.
- Massebalanse
- Maks fylling
- Mål i m³
Steg 5 av 6

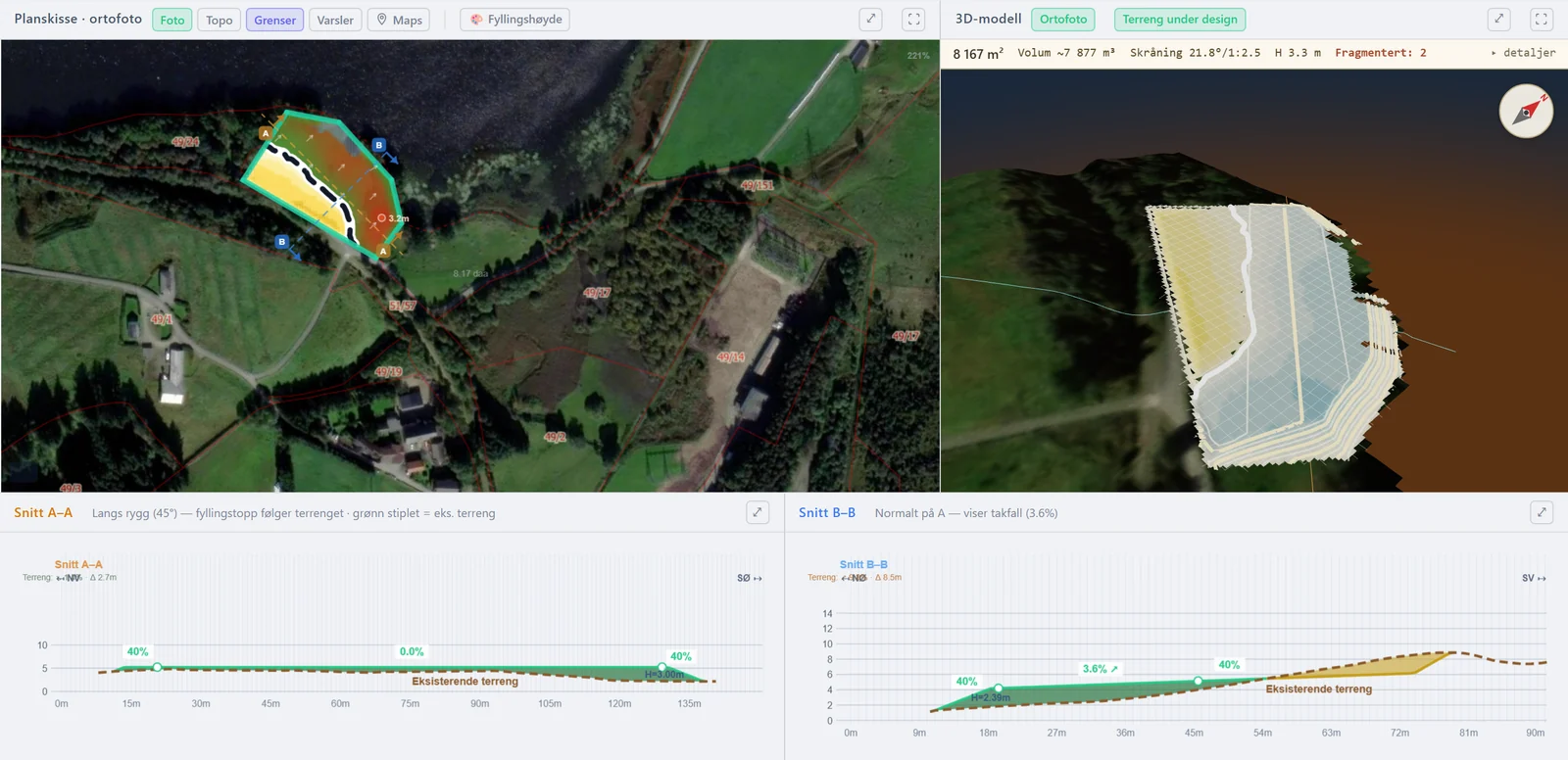

Snitt, tegninger og maskinstyring
Situasjonskart, plan og profiler med tittelfelt, og en rapport med mengder og metode. Den prosjekterte flaten går ut som LandXML i prosjektets koordinatsystem.
- LandXML
Steg 6 av 6
Følg fremdriften
Last opp et nytt droneskann, så viser oppfølgingen avvikskart og gjenstående volum.
- LAS · LAZ
- Støy renses i programmet
Prøv selv
Tegn din egen flate
Dra i hjørnene i 3D, velg overflate og juster høyde, fall og skråning. Mengdene regnes på nytt mens du drar.
Skjæring–
Fylling–
Netto–
Eksisterende terreng
Flaten du tegner
Tips: dra i de hvite hjørnene i 3D.
Regnet i nettleseren på 0,5 m rutenett. Netto = skjæring × 1,1 − fylling. Skjæringen sveller når den graves opp, så ved massebalanse er det mer fylling enn skjæring.
Hele flyten
Fra eiendom til ferdig flate, i én sak
Terreng og kart følger med i saken. Egne målinger, punktsky og ortofoto legger du til hvis du har dem
Du trenger ingenting fra før
- Høydedata fra Kartverket. DTM 1 m for nesten hele landet, hentet automatisk.
- Kart og flyfoto. Topografisk kart og flyfoto som bakgrunn i plan, 3D og tegninger.
Egne data gjør grunnlaget bedre
- Innmålte punkter og linjer. KOF, LandXML eller N Ø H som .txt eller .csv. Plasserer tiltaksgrensen.
- Punktsky fra drone. LAS eller LAZ. Støy, vegetasjon og bygg renses i programmet før punktskyen brukes som terreng, og du ser resultatet i 3D.
- Ortofoto. GeoTIFF fra samme flyvning, lagt over terrenget i plan og 3D.
En flate som kan bygges
- Optimalisert mot målet ditt. Massebalanse, maks fylling eller et bestemt antall m³.
- Fylling, skjæring og netto. Faste og anbrakte masser holdt fra hverandre, med omregningsfaktor og kilde. Per revisjon.
- Tegninger og rapport som PDF. Situasjonskart, plan og profiler med tittelfelt. Til søknad og byggemøte.
- Modell til maskinstyring. Prosjektert flate som LandXML, i prosjektets koordinatsystem.
Fremdrift fra droneskann
- Last opp et nytt skann, så viser oppfølgingen avvikskart og gjenstående volum. Hvert skann renses i programmet først.
Spørsmål og svar
Det folk lurer på
Må jeg installere noe?
Nei. Terrengplan kjører i nettleseren.
Trenger jeg egne målinger?
Nei. Høydedata fra Kartverket (DTM 1 m) og kart følger med for nesten hele landet. Har du innmålte punkter, linjer, punktsky eller ortofoto, kan du legge dem til.
Hvilke filer kan jeg bruke?
Innmålte punkter og linjer som KOF, LandXML eller N Ø H (.txt eller .csv). Punktsky fra drone som LAS eller LAZ, renset for støy i programmet, og ortofoto som GeoTIFF.
Hva får jeg ut?
Fylling, skjæring og netto per revisjon, tegninger og rapport som PDF, og den prosjekterte flaten som LandXML til maskinstyring.
Hvor lagres dataene?
I Norge. Personvernerklæringen på terrengplan.no viser detaljene.
Kontakt
Prøv Terrengplan i firmaet ditt
Be om en demo, så viser vi deg hele flyten. Vil du heller prøve selv, setter vi opp tilgang for firmaet ditt.
